مدل شماره: JH-848H
| فروش واحد | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

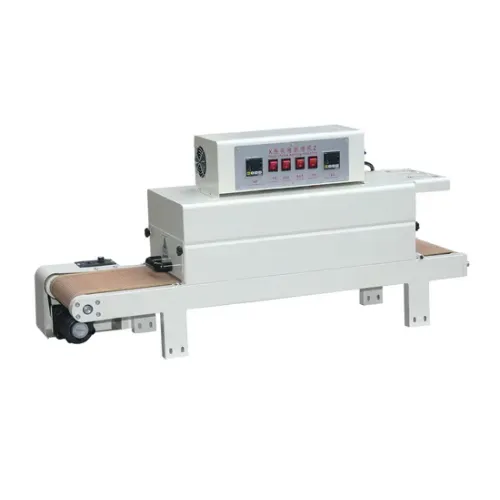

سری اجاق های هیت شرینک JH شامل کوره های هیت شرینک بسته (JH-848H) و باز (JH-1040PH) با فریم های جوشی می باشد. آنها برای انقباض حرارتی یا پخت محصولات نسبتاً کوچک مانند لوله های انقباض حرارتی مهار سیم، بسته بندی فیلم انقباض حرارتی، تخته های مدار، سیم پیچ های سلف، شینه های مسی و لوازم جانبی سخت افزاری مناسب هستند.
به عنوان بخشی از مجموعه تجهیزات پردازش سیم جامع JUHAI، این اجاقهای انقباض حرارتی به طور یکپارچه در هر خط مونتاژ مهار سیم ادغام میشوند و قابلیتهای قابل اعتماد جمعکردن حرارتی را برای مجموعههای سیم خاتمهیافته ارائه میدهند. فرقی نمیکند که از لولههای انقباض حرارتی برای محافظت از عایق، کاهش فشار یا آببندی استفاده میکنید، این اجاقها گرمایش ثابت و کنترلشده را برای نتایج با کیفیت بالا ارائه میدهند. برای تولیدکنندگانی که به تجهیزات کامل پایانی مهار سیم نیاز دارند، سری فرهای انقباض حرارتی JH یک ایستگاه تکمیلی ضروری است که مجموعههای مهار سیم بادوام و حرفهای را تضمین میکند.
دو پیکربندی موجود - نوع محصور (JH-848H) برای محیط گرمایش کنترل شده. نوع باز (JH-1040PH) برای بارگیری/تخلیه در دسترس
محدوده دمای گسترده - 0-260 درجه سانتیگراد قابل تنظیم برای انواع لوله های حرارتی و کاربردهای پخت
سرعت انتقال قابل تنظیم - 0-6 متر در دقیقه برای کنترل دقیق مدت زمان گرمایش
تسمه مشبک PTFE با دمای بالا - تسمه نقاله بادوام و نچسب برای حمل و نقل مطمئن محصول
ظرفیت انتقال 20 کیلوگرم - حجم تولید را به طور موثر مدیریت می کند
گرمایش دو طرفه (JH-848H) - دو مجموعه کنترل دما برای توزیع یکنواخت گرما
گزینه های برق انعطاف پذیر - AC380V (اختیاری 220 ولت) برای JH-848H. AC220V برای JH-1040PH
ساختار قاب جوش داده شده - مقاوم و بادوام برای محیط های صنعتی
| Parameter | JH-848H (Enclosed Type) | JH-1040PH (Open Type) |
|---|---|---|
| Model | Heat Shrink Oven (Enclosed Type) | Heat Shrink Oven (Open Type) |
| Mechanical Dimensions (H×W×D) | 160 × 48 × 120 cm | 160 × 70 × 120 cm |
| Import Length | 50 cm | 30 cm |
| Export Length | 30 cm | 25 cm |
| Baking Length | 80 cm | 100 cm |
| Power Supply | AC 380V (220V Optional) 50Hz | AC 220V 50Hz |
| Conveying Speed | 0–6 m/min | 0–6 m/min |
| Mechanical Power | 6 kW (3.6 kW Optional) | 7.2 kW (4.5 kW Optional) |
| Conveying Capacity | 20 kg | 20 kg |
| Material of Conveyor Belt | High-Temperature Resistant PTFE Mesh Belt | High-Temperature Resistant PTFE Mesh Belt |
| Heating Temperature | 0–260°C | 0–260°C |
| Heating Method | Two Sets of Temperature Control (Double-Sided Heating) | – |
| Mechanical Weight | 90 kg | 100 kg |
| Industry | Application | Recommended Model |
|---|---|---|
| Wire Harness Manufacturing | Heat shrinking tubing on terminated wire assemblies for insulation and strain relief | JH-848H / JH-1040PH |
| Electronics | Heat shrink film packaging for electronic components | JH-848H |
| Circuit Board Assembly | Baking and drying circuit boards after soldering or coating | JH-1040PH |
| Inductor & Coil Manufacturing | Heat treatment of inductor coils and transformers | JH-848H |
| Hardware & Accessories | Drying and heat treatment of hardware parts and accessories | JH-1040PH |
| Feature | JH-848H (Enclosed) | JH-1040PH (Open) |
|---|---|---|
| Design | Fully enclosed for controlled heating | Open type for easy access |
| Baking Length | 80 cm | 100 cm |
| Heating Method | Double-sided heating (two temperature controls) | Standard heating |
| Power Supply | AC 380V (220V optional) | AC 220V |
| Power Rating | 6 kW (3.6 kW optional) | 7.2 kW (4.5 kW optional) |
| Weight | 90 kg | 100 kg |
| Best For | Heat shrink tubing on wire harnesses, precision heating | General purpose baking, drying, heat shrink applications |
راهنمای انتخاب:
JH-848H را برای کاربردهای لوله انقباض حرارتی مهار سیم که نیاز به گرمایش دو طرفه کنترل شده و محیطی کاملاً بسته دارند انتخاب کنید.
JH-1040PH را برای عملیات انعطاف پذیر و در دسترس با طول پخت طولانی تر و بارگیری/تخلیه آسان انتخاب کنید.
1. کنترل دقیق دما
با محدوده دمایی قابل تنظیم از 0 تا 260 درجه سانتیگراد، هر دو اجاق گرمایش دقیقی را برای مواد مختلف لوله های انقباض حرارتی از جمله PVC، پلی اولفین، PTFE و غیره فراهم می کنند. کنترل دمای دیجیتال نتایج ثابت را در تمام دسته های تولید تضمین می کند.
2. توزیع ثابت گرما
JH-848H محصور شده دارای گرمایش دو طرفه با دو مجموعه کنترل دما است که توزیع یکنواخت گرما را در کل محفظه پخت تضمین می کند. این کار لکه های سرد را از بین می برد و انقباض یکنواخت لوله های انقباض حرارتی روی دسته سیم را تضمین می کند.
3. تسمه مش PTFE با دمای بالا
هر دو مدل از تسمه های توری PTFE مقاوم در برابر دمای بالا استفاده می کنند که می توانند در معرض قرار گرفتن مداوم تا 260 درجه سانتی گراد مقاومت کنند. سطح نچسب از چسبیدن محصولات به تسمه جلوگیری می کند و حمل و نقل صاف محصول را از طریق منطقه گرمایش تضمین می کند.
4. سرعت انتقال قابل تنظیم
سرعت انتقال از 0 تا 6 متر در دقیقه به اپراتورها اجازه می دهد تا مدت زمان گرمایش را به طور دقیق کنترل کنند. این انعطافپذیری مواد مختلف لولههای انقباض حرارتی، ضخامتها و سرعتهای تولید را در خود جای میدهد - این اجاقها را به یک ترکیب همهکاره برای هر مجموعه تجهیزات پردازش سیم تبدیل میکند.
5. ساخت قاب جوش داده شده بادوام
هر دو فر دارای ساختار قاب جوشی برای دوام در محیط های صنعتی هستند. طراحی قوی، قابلیت اطمینان طولانی مدت و حداقل تعمیر و نگهداری را تضمین می کند.
6. گزینه های قدرت انعطاف پذیر
گزینه های منبع تغذیه پیکربندی های مختلف تاسیسات را در خود جای می دهند. JH-848H در AC380V (استاندارد) یا AC220V (اختیاری) موجود است، در حالی که JH-1040PH با AC220V کار می کند.
| Feature | Manual Heat Shrinking | JH Heat Shrink Ovens |
|---|---|---|
| Consistency | Operator-dependent, varies by skill | Consistent across all parts |
| Speed | Slow (individual parts) | Fast (continuous production) |
| Labor requirement | Dedicated operator required | Minimal operator attention |
| Temperature control | Approximate | Precise, digital control |
| Heat distribution | Uneven (hot air gun) | Even (oven chamber) |
| Scalability | Limited | High (continuous conveyor) |
| Best for | Low volume, prototypes | High volume, production |
سری اجاق های کوچک کن حرارتی JH برای کار یکپارچه با سایر تجهیزات پردازش سیم در یک خط تولید کامل طراحی شده است:
برش و جداسازی سیم - سیم ها را به طول آماده کنید
چین و چروک ترمینال - پایانه ها را روی انتهای سیم اعمال کنید
کاربرد لوله های انقباض حرارتی - لوله های انقباض حرارتی را روی پایانه ها قرار دهید
کوره هیت شرینک - لوله کوچک کن برای عایق کاری و کاهش فشار
بازرسی نهایی - بررسی کیفیت مجموعه های تمام شده
این رویکرد یکپارچه، ترکیبی از عملیات ماشین چین دار ترمینال با انقباض حرارتی، تولید کارآمد خروجی های خط مونتاژ دسته سیم با کیفیت بالا را تضمین می کند. اجاق حرارتی JH مجموعه تجهیزات خاتمه مهار سیم را تکمیل می کند و یک راه حل تکمیلی ارائه می دهد که از پایانه های سیم محافظت و تقویت می کند.
