| حداقل سفارش: | 1 Piece/Pieces |
Share:
مدل شماره: JH-1040H
مدل NO: JH-1040PH
کاربرد: Machinery & Hardware
بسته بندی: Case
Automatic Grade: Automatic
Driven Type: Electric
Manner Of Packing: Both Ends Open
Adjust Speed: Frequency Conversion Speed Regulation
نوع: دستگاه فیلم شرینک پلی اتیلن
حالت گرمایشی: لوله گرمایش کوارتز
ماده بسته بندی: جعبه
Import Length: 300mm
Export Length: 250mm
Baking Length: 1000mm
Weight: 100kg
Power Supply: AC 220V 50Hz
سرعت نقاله: 0-6 متر در دقیقه
Power: 7.2 Kw (4.5 Kw Optional)
ظرفیت انتقال بار: 20 کیلوگرم
دمای گرمایشی: 0-260 ℃
بسته حمل و نقل: کیف چوبی
Specification: L1600*W700*H1200
علامت تجاری: ماشین های جی اچ
منشاء: چین
کد HS: 8514390090
ظرفیت تولید: 1000 واحد در سال
سفارشی سازی: موجود است
سرویس پس از فروش: پشتیبانی فنی آنلاین
ضمانت: یک سال
هزینه حمل و نقل: در مورد حمل و نقل و زمان تخمینی تحویل با تامین کننده تماس بگیرید.
| فروش واحد | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

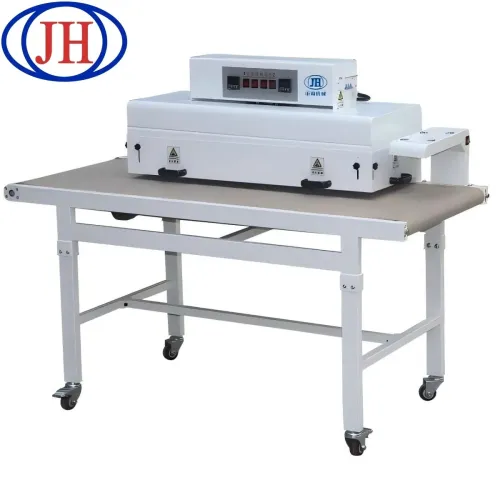

اجاق هیت شرینک نوع باز JH-1040PH گرمایش قابل اعتماد و یکنواختی را برای لوله های انقباض حرارتی، بسته بندی فیلم و کاربردهای خشک کردن اجزا ارائه می دهد. پیکربندی سبک باز آن به اپراتورها اجازه می دهد تا محصولات را به طور مداوم بارگیری و تخلیه کنند و در عین حال دید کامل فرآیند گرمایش را حفظ کنند.
این اجاق دارای یک منطقه پخت 100 سانتی متری، نوار نقاله مشبک PTFE برای بارهای 20 کیلوگرمی و کنترل دقیق دما از 0 تا 260 درجه سانتی گراد است. درایو با سرعت متغیر به نوار نقاله اجازه می دهد تا از 0 تا 6 متر در دقیقه کار کند و به اپراتورها کنترل کامل مدت زمان گرمایش را بر اساس نیاز محصول می دهد.
JH-1040PH به عنوان یک ایستگاه تکمیلی حیاتی در راه اندازی خط مونتاژ مهار سیم مدرن عمل می کند. پس از عملیات دستگاه پرس سیم، لوله های انقباض حرارتی روی ترمینال ها و کانکتورها اعمال می شود، سپس برای ایجاد یک مهر و موم ایمن و عایق از فر عبور می کنند. این فرآیند برای سازندگانی که خواستار تجهیزات پایانی مهار سیم قابل اعتماد هستند که از اتصالات در برابر استرس محیطی، لرزش و رطوبت محافظت می کند، ضروری است.
四、ویژگی های کلیدی
دسترسی به سبک باز
بر خلاف کوره های بسته، طراحی نوع باز دسترسی بدون مانع به تسمه نقاله را فراهم می کند. اپراتورها می توانند به راحتی سیم ها، قطعات الکترونیکی یا قطعات سخت افزاری را روی تسمه بارگذاری کنند و فرآیند گرمایش را در زمان واقعی نظارت کنند. این طراحی همچنین تمیز کردن و نگهداری را ساده می کند.
گسترش منطقه پخت 100 سانتی متری
طول گرمایش 100 سانتی متری تضمین می کند که محصولات زمان کافی برای انقباض یا خشک شدن کامل گرما را دریافت می کنند. این منطقه توسعه یافته به ویژه برای کاربردهای مهار سیم که در آن لوله های انقباض حرارتی باید کاملاً با شکل ترمینال مطابقت داشته باشند مفید است.
0-260 درجه سانتی گراد دمای قابل تنظیم
سیستم کنترل دمای دیجیتال گرمایش دقیق را از محیط تا 260 درجه سانتیگراد حفظ می کند و طیف گسترده ای از مواد لوله های کوچک کننده حرارتی از جمله PVC، پلی الفین و PTFE را در خود جای می دهد. پایداری دما نتایج ثابت را در تمام دسته های تولید تضمین می کند.
نوار نقاله با سرعت متغیر 0-6 متر بر دقیقه
نوار نقاله مشبک PTFE با سرعت متغیر انعطاف پذیری را برای انواع مختلف محصول و نیازهای گرمایشی فراهم می کند. سرعت‌های آهسته‌تر به لوله‌های با دیواره ضخیم اجازه می‌دهد تا در معرض حرارت بیشتری قرار بگیرند، در حالی که سرعت‌های سریعتر، خروجی را برای قطعات کوچک‌تر به حداکثر می‌رسانند.
قدرت گرمایش 7.2 کیلووات (4.5 کیلووات اختیاری)
سیستم گرمایش قدرتمند، زمان گرم شدن سریع و حفظ دمای پایدار را در طول کار مداوم تضمین می کند. پیکربندی اختیاری کم مصرف برای امکاناتی با محدودیت توان موجود است.
ساخت کمربند مشبک PTFE
تسمه توری PTFE با دمای بالا در برابر چسبیدن مقاومت می کند و به لوله های انقباض حرارتی و سایر محصولات اجازه می دهد بدون چسبیدن به سطح تسمه از منطقه گرمایش عبور کنند. این ویژگی آسیب محصول را کاهش می دهد و تمیز کردن تسمه را آسان می کند.
قاب فولادی جوش داده شده
ساختار قاب جوش داده شده سنگین، پایداری و عملکرد بدون لرزش را فراهم می کند، حمل و نقل ثابت محصول و دوام طولانی مدت را در محیط های صنعتی تضمین می کند.
مشخصات فنی
| Parameter | Specification |
|---|---|
| Model | JH-1040PH |
| Type | Heat Shrink Oven (Open Type) |
| Overall Dimensions (H×W×D) | 160 × 70 × 120 cm |
| Infeed Length | 30 cm |
| Outfeed Length | 25 cm |
| Heating Zone Length | 100 cm |
| Power Supply | AC 220V 50Hz |
| Belt Speed | 0 – 6 m/min (adjustable) |
| Heating Power | 7.2 kW (4.5 kW optional) |
| Maximum Load | 20 kg |
| Belt Material | High-Temperature PTFE Mesh |
| Temperature Range | 0 – 260°C |
| Machine Weight | 100 kg |
六、برنامه های رایج
طراحی همه کاره JH-1040PH از طیف وسیعی از کاربردهای گرمایش صنعتی پشتیبانی می کند:
لوله انقباض حرارتی روی دسته سیم - لوله ها را روی پایانه های چین خورده برای عایق بندی، کاهش فشار و آب بندی جمع می کند. با لوله های PVC، پلی اولفین و PTFE کار می کند.
بسته بندی فیلم انقباض حرارتی - اجزای الکترونیکی، بردهای مدار و محصولات مصرفی را در فیلم شرینک محافظ می پوشاند.
پخت و خشک کردن PCB - رطوبت را از بردهای مدار چاپی قبل از لحیم کاری یا پوشش منسجم حذف می کند.
پخت سلف و کویل - سیم پیچ های سلف و سیم پیچ های ترانسفورماتور را برای چسباندن چسب ها یا لاک های عایق عملیات حرارتی می کند.
خشک کردن قطعات سخت افزاری - قطعات فلزی، بست ها و لوازم جانبی سخت افزاری را پس از تمیز کردن یا عملیات سطح خشک می کند.
برای سازندگانی که دسته سیم تولید می کنند، JH-1040PH یک مکمل ایده آل برای دستگاه های سیم کشی خودکار و ایستگاه های دستگاه سیم چین است، که یک راه حل کامل تجهیزات پردازش سیم ایجاد می کند که سیم ها را آماده می کند، پایانه ها را اعمال می کند و اتصالات را در یک جریان کاری مداوم آب بندی می کند.
مزایای عملیاتی
قابلیت تولید مداوم: طراحی تسمه نقاله از عملیات پیوسته و خطی پشتیبانی می کند. محصولات در انتهای ورودی بارگیری می شوند، از ناحیه گرمایش 100 سانتی متری عبور می کنند و برای خنک سازی و بازرسی از انتهای تغذیه خارج می شوند. این جریان مداوم، گلوگاه های پردازش دسته ای را از بین می برد.
توزیع یکنواخت گرما: سیستم گرمایش نوع باز هوای گرم را به طور یکنواخت در عرض نوار نقاله به گردش در می آورد و بدون توجه به موقعیت محصول روی تسمه، گرمایش ثابت را تضمین می کند. این یکنواختی برای کاربردهایی که لوله های انقباض حرارتی باید به طور یکنواخت بدون اعوجاج جمع شوند بسیار مهم است.
کاهش خستگی اپراتور: سیستم نوار نقاله نیاز اپراتورها را به نگهداری دستی محصولات در یک محفظه گرمایشی بی نیاز می کند. اپراتورها به سادگی محصولات را در انتهای ورودی بارگذاری می کنند و محصولات نهایی را در انتهای تغذیه جمع آوری می کنند، فشار فیزیکی را کاهش می دهند و بهره وری را بهبود می بخشند.
تغییر سریع: کنترل‌های سرعت و دما قابل تنظیم امکان تغییر سریع بین محصولات مختلف و مواد لوله‌های کوچک‌شونده را فراهم می‌کند. اپراتورها می توانند تنظیمات ترجیحی را برای برنامه های معمول ذخیره کرده و در صورت نیاز آنها را فراخوانی کنند.
طراحی کم تعمیر و نگهداری: پیکربندی نوع باز دسترسی آسان به تسمه PTFE و عناصر گرمایش را برای تمیز کردن و بازرسی فراهم می کند. تسمه PTFE در برابر چسبندگی مقاوم است و در مقایسه با تسمه های فلزی یا پارچه ای، فرکانس چرخه تمیز کردن را کاهش می دهد.
八、ادغام با جریان های کاری پردازش سیم
JH-1040PH طوری طراحی شده است که به طور یکپارچه در جریان کار تجهیزات پردازش سیم موجود قرار می گیرد. یک توالی تولید معمولی شامل:
| Station | Equipment | Function |
|---|---|---|
| 1 | Wire Cutting & Stripping | Prepare wire to length and remove insulation |
| 2 | Terminal Crimping | Apply terminals to prepared wire ends |
| 3 | Tubing Placement | Position heat shrink tubing over terminal areas |
| 4 | Heat Shrinking (JH-1040PH) | Pass assemblies through oven to shrink tubing |
| 5 | Cooling & Inspection | Allow to cool and verify quality |
در این گردش کار، JH-1040PH به عنوان ایستگاه پایانی نهایی قبل از بازرسی کیفیت عمل می کند و اطمینان می دهد که تمام پایانه ها به درستی عایق بندی و محافظت می شوند. این رویکرد یکپارچه برای سازندگانی که راه‌حل‌های خط مونتاژ مهار سیم جامعی را ایجاد می‌کنند که در آن کیفیت، توان عملیاتی و قابلیت اطمینان بسیار مهم است، ضروری است. فر به عنوان یک قطعه قابل اعتماد از تجهیزات پایانی مهار سیم، چرخه تولید را با نتایج حرفه ای کامل می کند.
九、 ملاحظات انتخاب
هنگام انتخاب JH-1040PH برای برنامه خود، این عوامل را در نظر بگیرید:
اندازه محصول: عرض تسمه نقاله و منطقه گرمایش 100 سانتی متر طیف وسیعی از اندازه های محصول را در خود جای می دهد، از دسته سیم های کوچک گرفته تا قطعات سخت افزاری بزرگتر.
نیازهای توان عملیاتی: سرعت نوار نقاله (0-6 متر در دقیقه) و ظرفیت بار 20 کیلوگرمی از تولید مداوم در حجم های متوسط تا زیاد پشتیبانی می کند. بازده مورد نیاز خود را برای تعیین سرعت بهینه تسمه تخمین بزنید.
مواد لوله کوچک شونده حرارتی: مواد لوله های مختلف به دماها و مدت زمان گرمایش متفاوتی نیاز دارند. محدوده 0-260 درجه سانتیگراد رایج ترین انواع لوله های انقباض حرارتی را پوشش می دهد.
برق تسهیلات: مدل استاندارد 7.2 کیلووات به برق 220 ولت AC نیاز دارد. یک گزینه کم مصرف 4.5 کیلووات برای امکاناتی با محدودیت قدرت در دسترس است.
نیازهای یکپارچه سازی: نحوه ادغام فر با تجهیزات پردازش سیم موجود را در نظر بگیرید. ردپای فشرده و جهت گیری نوار نقاله JH-1040PH امکان قرارگیری انعطاف پذیر در خطوط تولید را فراهم می کند.
十、سوالات متداول
Q1: JH-1040PH برای چه مواردی استفاده می شود؟
پاسخ: JH-1040PH برای لوله های انقباض حرارتی روی دسته های سیم، بسته بندی فیلم انقباض حرارتی، خشک کردن تخته های مدار، سلف های پخت و خشک کردن قطعات سخت افزاری استفاده می شود.
Q2: محدوده دما چیست؟
A: قابل تنظیم از 0 تا 260 درجه سانتیگراد.
Q3: طول منطقه گرمایش چقدر است؟
A: 100 سانتی متر
Q4: تسمه نقاله از چه چیزی ساخته شده است؟
A: تسمه مش PTFE با دمای بالا.
Q5: حداکثر بار نوار نقاله چقدر است؟
A: 20 کیلوگرم
Q6: محدوده سرعت نوار نقاله چیست؟
A: 0 تا 6 متر در دقیقه، قابل تنظیم.
Q7: چه منبع تغذیه مورد نیاز است؟
A: AC 220V 50Hz. یک گزینه کم مصرف 4.5 کیلووات در دسترس است.
Q8: چگونه JH-1040PH راندمان تولید را در مقایسه با کاهش حرارت دستی بهبود می بخشد؟
A: تسمه نقاله تولید مداوم و خطی را امکان پذیر می کند. انقباض حرارتی دستی نیاز به دست زدن به محصول جداگانه دارد، در حالی که فر محصولات را به طور مداوم با حداقل توجه اپراتور پردازش می کند.
Q9: آیا می توان JH-1040PH را با سایر تجهیزات پردازش سیم ادغام کرد؟
ج: بله. JH-1040PH به طور یکپارچه با دستگاه سیم کشی و ایستگاه های دستگاه چین دار ترمینال در یک خط مونتاژ کامل دسته سیم ادغام می شود.
Q10: گارانتی چیست؟
A: 12 ماه گارانتی در دستگاه کامل، با پشتیبانی فنی مادام العمر.
