$23000-23550 /Set/Sets
| نوع پرداخت: | T/T |
| اینکوترم: | EXW,FOB |
| حداقل سفارش: | 1 Set/Sets |
| حمل و نقل: | Ocean |
| بندر: | shenzhen |
Share:

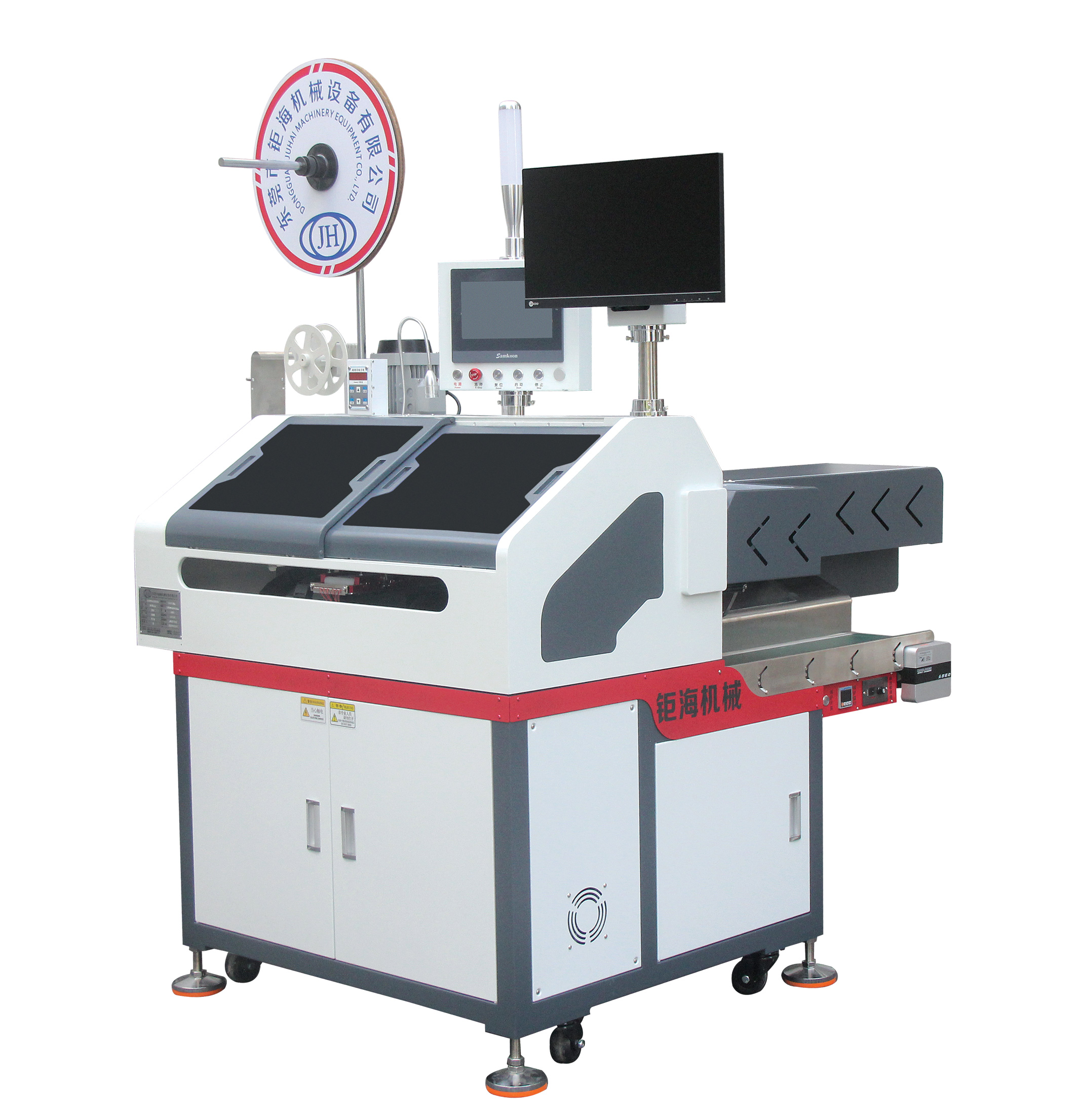

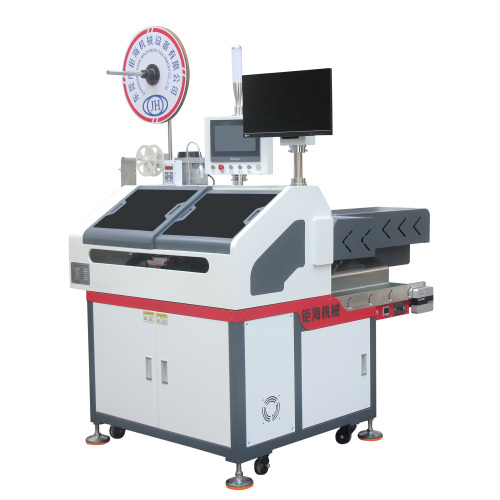

مدل شماره: JH-05B
نام تجاری: جی اچ
Origin: چین
صدور گواهینامه: ISO9001
| فروش واحد | : | Set/Sets |
| نوع بسته بندی | : | کیس چوبی |
| مثال تصویر | : |
|
The file is encrypted. Please fill in the following information to continue accessing it
پردازش همزمان 24 سیم - 350-400 چرخه در ساعت برای سیم های الکترونیکی، 280-300 چرخه در ساعت برای کابل های نواری
سازگار با 10 گام مسکن - 0.8 میلی متر تا 3.96 میلی متر، 2P-20P با تغییر بدون ابزار
محدوده سیم AWG#32 تا #18 – طول 25-800mm، دقت برش ±0.1mm + 0.1%
سیستم QC یکپارچه - مرتبسازی خودکار OK/NG با دید CCD و بازرسی فشار اختیاری
اجزای اصلی اصلی - سروو Innovance/Leadshine، راهنماهای HIWIN، پیچ های TBI، سیلندرهای Airtac
PLC خود توسعه یافته - کنترل صفحه لمسی، قابلیت شبکه سازی چند ماشینی
| Parameter | Specification |
|---|---|
| Model | JH-05B |
| Wire Range | AWG#32 – AWG#18 |
| Wire Length | 25-800mm (customizable) |
| Cutting Accuracy | ±0.1mm + 0.1% of length |
| Capacity (Electronic Wire) | 350-400 cycles/hr @ ≤200mm, 24 terminals/cycle |
| Capacity (Ribbon Cable) | 280-300 cycles/hr @ ≤200mm, 24 terminals/cycle |
| Housing Pitch Compatibility | 0.8, 1.0, 1.2, 1.25, 1.5, 2.0, 2.5, 2.54, 3.0, 3.96mm |
| Housing Pins | 2P – 20P (tool-less changeover) |
| A-end Strip Length | 0-6mm |
| B-end Strip Length | 0-9mm |
| B-end Conductor Length | 4-9mm |
| B-end Tinning Length | 0.5-9mm |
| Air Pressure | 0.5-0.7MPa (clean, dry air) |
| Power Supply | AC220V |
| Machine Dimensions | 1900×1300×1800mm (excl. twister/oven) |
| Weight | Approx. 620kg (excl. wire frame & oven) |
تغذیه و برش سیم
A-end و B-end stripping
A-end: چین دار + وارد کردن در محفظه
B-end: نوار + پیچ و تاب / قلع (نیم نوار اختیاری)
| Function | Description |
|---|---|
| Pressure Inspection | Real-time crimp force monitoring |
| CCD Vision | Terminal/housing position and quality check |
| Wire Arranging | Post-process wire organization |
| Twisting (4-12 levels) | Multi-level twist for shielded/twin wires |
| Marking / Laser Coding | Wire identification marking |
| Robotic Loading | Automated material handling |
تشخیص حضور مواد
تشخیص گره
حضور و موقعیت ترمینال
تشخیص مسکن
پایش فشار هوا
وضعیت موتور
دید CCD (اختیاری)
برخلاف ماشینهای سنتی که یک سیم را در یک زمان پردازش میکنند، سیستم سروو محور JH-05B تا 24 سیم را در هر چرخه پردازش میکند. برای سیمهای الکترونیکی زیر 200 میلیمتر، این 350-400 سیکل در ساعت - معادل 8400-9600 سیم پایانه و وارد شده در ساعت است.
تغییر مسکن از 2P به 20P نیازی به ابزار ندارد. زمان تغییر از 15 تا 20 دقیقه به کمتر از 3 دقیقه کاهش می یابد - برای تولیدکنندگانی که خطوط تولید با دسته کوچک و با مخلوط بالا را اجرا می کنند بسیار مهم است.
پشتیبانی از 10 زمین: 0.8، 1.0، 1.2، 1.25، 1.5، 2.0، 2.5، 2.54، 3.0، 3.96 میلی متر. یک دستگاه بیشتر انواع استاندارد مسکن الکترونیکی و خودرو را پوشش می دهد.
ساخته شده با سروو موتورهای Innovance/Leadshine، راهنماهای HIWIN، پیچهای TBI، و سیلندرهای Airtac - همان ردیف از اجزای موجود در ماشینهایی که ۲ تا ۳ برابر بیشتر هزینه دارند.
هر پایانه و مسکن بررسی می شود. قطعات رد شده به طور خودکار در سطل NG مرتب می شوند و از رسیدن مجموعه های معیوب به فرآیندهای پایین دستی جلوگیری می کنند.
| Industry | Application |
|---|---|
| Home Appliances | Internal wiring harnesses for washing machines, refrigerators, air conditioners |
| Automotive | Door harnesses, seat harnesses, lighting harnesses (AWG#22-#18) |
| Industrial Control | Sensor cables, ribbon cable assemblies, control panel wiring |
| Consumer Electronics | Power supply wiring, internal device harnesses |
| Medical Devices | Low-voltage signal harnesses (AWG#28-#32) |
Q1: JH-05B چه نوع سیم هایی را می تواند پردازش کند؟
A: سیم الکترونیکی، کابل روبان، سیم دوقلو و سیم محافظ. محدوده سیم AWG#32 تا AWG#18.
Q2: خروجی واقعی در هر ساعت چقدر است؟
A: برای سیم های الکترونیکی ≤200 میلی متر: 350-400 سیکل در ساعت × 24 ترمینال = 8400-9600 سیم پایانه و وارد شده در ساعت.
Q3: تغییر مسکن چقدر طول می کشد؟
پاسخ: تغییر 2P به 20P بدون ابزار است و کمتر از 3 دقیقه طول می کشد.
Q4: آیا دستگاه پیچ های بد را تشخیص می دهد؟
ج: بله. نظارت بر فشار اختیاری و دید CCD در دسترس هستند. مرتب سازی استاندارد OK/NG قطعات رد شده را به طور خودکار جدا می کند.
Q5: نیاز برق چیست؟
A: AC220V. فشار هوا: 0.5-0.7MPa هوای تمیز و خشک.
Q6: آیا می توان B-End را فقط (بدون قلع کردن) پیچ خورد؟
ج: بله. نیم نوار انتهایی B اختیاری است. قلعبندی کامل، قلعبندی جزئی، یا فقط با چرخش قابل تنظیم هستند.
Q7: گارانتی چیست؟
A: گارانتی استاندارد 12 ماهه با پشتیبانی از راه دور و در دسترس بودن قطعات یدکی. آموزش در محل موجود است.
Q8: چه مقدار فضای کف مورد نیاز است؟
A: رد پای ماشین: 1900×1300 میلی متر. فضای اضافی برای قاب سیمی و اجاق گاز در نظر بگیرید (طول کل حدود 2.5 متر).
