مدل شماره: JH-05B-DDCD
نام تجاری: جی اچ
Origin: چین
صدور گواهینامه: ISO9901,ISO14001,ISO45001,CE
مدل NO: JH-05B
Terminal Types: Insulated
Terminal Material: Copper
Control Panel: Touch Screen
کاربرد: Automobile
Housing Pitch: 0.8-3.96mm (2p-12p)
Applicable Wire Range: AWG#32-AWG#18
Stripping: a-End: 0-6mm; B-End: 0-9mm
Tinning: 0.5-9mm
Transport Package: Wooden Case
Specification: L1900MM x W1300MM x H1800MM
Trademark: JH Machines
Origin: China
کد HS: 8479819000
ظرفیت تولید: 1000 واحد در سال
Customization: Available
نوع: ماشین چین دار اتوماتیک
سیستم محرک: سروو موتور
هزینه حمل و نقل: Contact the supplier about freight and estimated delivery time.
| فروش واحد | : | Piece/Pieces |
| نوع بسته بندی | : | کیس چوبی |
| مثال تصویر | : |
|
The file is encrypted. Please fill in the following information to continue accessing it

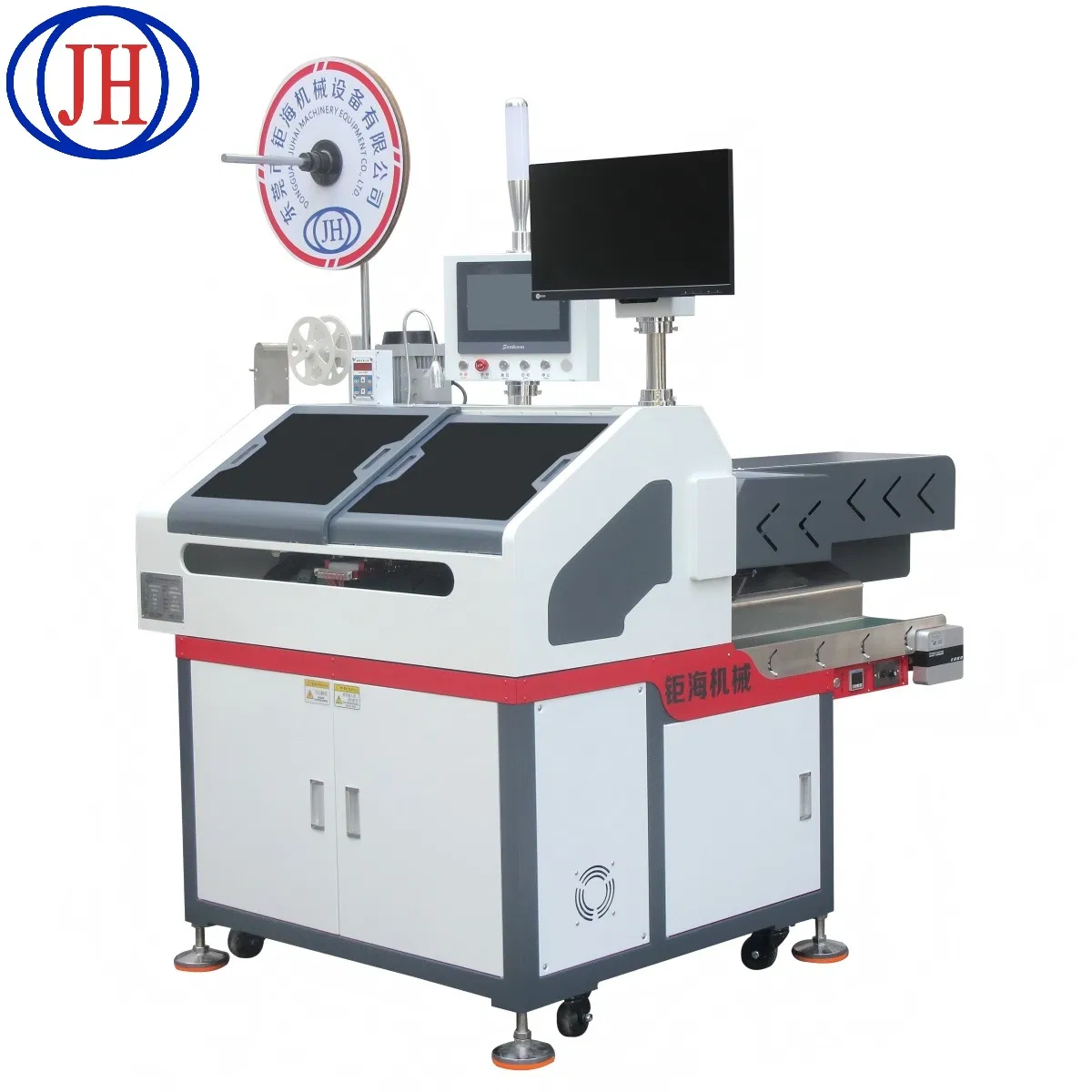

JH05B-DDCD یک ماشین چین و درج کاملا اتوماتیک تک سر است که برای کاربردهایی طراحی شده است که به دو طول سیم مختلف در انتهای B نیاز دارند.
برخلاف ماشینهای استانداردی که فقط سیمهای با طول مساوی را پردازش میکنند، JH05B-DDCD ترکیب سیمهای بلند و کوتاه را با اختلاف طول تا 40 میلیمتر کنترل میکند. A-end چروک کردن ترمینال و درج محفظه را انجام می دهد، در حالی که B-end عمل کندن و قلع کاری را انجام می دهد - آماده اتصالات لحیم کاری.
این دستگاه برای تولید کنندگان دسته های کنترل لوازم خانگی، خودرو و صنعتی که برای اتصالات PCB، سیم کشی بلوک ترمینال و مجموعه های حسگر به سرنخ های قلع دار با طول های نابرابر نیاز دارند، ایده آل است.
پردازش سیم بلند و کوتاه - دو طول سیم مختلف را در یک چرخه مدیریت می کند. اختلاف طول تا 40 میلی متر حالت طول مساوی نیز موجود است (30-800 میلی متر).
چین دار کردن انتهای A + درج - پیچ و مهره ترمینال تمام اتوماتیک و درج محفظه.
جداسازی B-end + tinning – جداسازی B-end (1-9mm) و tinning (1-9mm) برای لحیم کاری مستقیم به PCB یا بلوک های ترمینال.
350-400 چرخه در ساعت - تولید با سرعت بالا با خروجی پایدار.
بازرسی جامع - وجود سیم، تشخیص گره، وجود ترمینال، وجود محفظه، فشار هوا، وضعیت موتور. نظارت بر دید و فشار CCD اختیاری.
تغذیه خودکار - کاسه ارتعاشی برای محفظه ها، فیدر سیم اتوماتیک، سیم لحیم کاری اتوماتیک و تغذیه شار.
محدوده سیم گسترده - AWG#32 تا AWG#20.
زمین های خانه چندگانه - 1.0، 1.25، 1.5، 2.0، 2.54، 3.96 میلی متر.
| Parameter | Specification |
|---|---|
| Model | JH05B-DDCD |
| Functions | Wire feeding, length measurement, cutting, stripping, A-end crimping + housing insertion, B-end stripping + tinning |
| Wire Range | AWG#32 – AWG#20 |
| Wire Length (Equal) | 30mm – 800mm |
| Wire Length (Long/Short) | 60mm – 800mm (length difference ≤40mm) |
| Cutting Accuracy | ±0.1mm + 0.1% of length |
| A-end Strip Length | 1 – 6mm |
| B-end Strip Length | 1 – 9mm |
| Tinning Length | 1 – 9mm |
| Housing Pitch | 1.0, 1.25, 1.5, 2.0, 2.54, 3.96mm |
| Cycle Rate | 350 – 400 cycles/hour |
| Air Pressure | 0.6 – 0.7MPa (clean, dry air) |
| Power Supply | AC220V |
| Machine Dimensions | 1850mm (L) × 1250mm (W) × 1760mm (H) |
| Weight | Approx. 620kg |
| Feeding Method | Automatic wire feeder, vibratory bowl for housings, automatic terminal feeding, automatic solder wire & flux feeding |
ویژگی بارز JH05B-DDCD توانایی آن در پردازش دو طول سیم مختلف در یک چرخه است.
| Mode | Length Range | Application |
|---|---|---|
| Equal-length mode | 30-800mm | Standard harnesses where both ends are the same length |
| Long/short mode | 60-800mm (difference ≤40mm) | PCB connections, terminal blocks, sensor wiring where one lead needs to be longer |
مثال:
دسته برد کنترلی که به سیم 150 میلیمتری و سیم 180 میلیمتری (تفاوت 30 میلیمتری) نیاز دارد - JH05B-DDCD هر دو را در یک چرخه پردازش میکند و مرتبسازی طول دستی و پیرایش ثانویه را حذف میکند.
| Inspection | Description | Standard/Optional |
|---|---|---|
| Wire presence | Detects missing wire | ✓ Standard |
| Knot detection | Prevents wire tangling | ✓ Standard |
| Terminal presence | Verifies terminal before crimping | ✓ Standard |
| Housing presence | Confirms housing available | ✓ Standard |
| Air pressure monitoring | Alerts on low/unstable pressure | ✓ Standard |
| Motor status | Real-time servo/stepper monitoring | ✓ Standard |
| CCD vision | Wire sequence, strip quality, insertion depth | ◯ Optional |
| Pressure monitoring | Real-time crimp force analysis | ◯ Optional |
| Category | Component | Brand |
|---|---|---|
| HMI | 10" touchscreen | Xiankong |
| Control | Control board | JUHAI custom |
| Control | Motion control card | JUHAI custom |
| Control | Industrial PC | JUHAI custom |
| Servo | Motors & drives | Inovance |
| Stepper | Motors & drives | Yankong |
| Pneumatics | Cylinders & fittings | Airtac |
| Pneumatics | Solenoid valves | EMC / Aike |
| Motion | Ball screws | Hiwin / PMI / TBI |
| Motion | Linear guides | Hiwin |
| Bearings | Bearing components | Yiheda / NSK |
| Sensors | Proximity/photoelectric | Jiazhun / Panasonic |
| Pressure sensor | Air pressure | Airtac |
| Vision (optional) | Camera | Hikvision 6MP |
| Vision (optional) | Lens | OPT |
| Electrical | Breaker, contactor | Chint |
| Electrical | Temperature controller | Omron |
| Feeder | Vibratory bowl | JUHAI custom |
انتخاب نام تجاری سفارشی پشتیبانی می شود - مارک های مورد نظر خود را برای سروو، پنوماتیک، حسگرها، سیستم های بینایی و موارد دیگر مشخص کنید.
| Industry | Typical Application |
|---|---|
| Home Appliances | Control board harnesses – PCB connections requiring tinned leads of unequal lengths |
| Automotive | Sensor cables, lighting harnesses, terminal block connections |
| Industrial Control | PLC wiring, sensor cables, power distribution harnesses |
| Medical Devices | Low-voltage signal harnesses with soldered connections |
| Consumer Electronics | Internal power supply wiring, device harnesses |
| Feature | JH05B (Standard) | JH05B-DDCD |
|---|---|---|
| A-end | Crimp + Insert | Crimp + Insert |
| B-end | Strip + Twist/Tin | Strip + Tin |
| Wire length mode | Equal only | Equal + Long/Short (≤40mm diff) |
| Minimum length (equal) | 25mm | 30mm |
| Minimum length (long/short) | N/A | 60mm |
| Tinning length | 0.5-9mm | 1-9mm |
| Best for | Standard harnesses | PCB/terminal block connections with unequal lead lengths |
Q1: تفاوت اصلی بین JH05B-DDCD و JH05B استاندارد چیست؟
A: JH05B-DDCD پردازش سیم بلند/کوتاه (اختلاف طول تا 40 میلی متر) و قلع بندی انتهایی B را به صورت استاندارد اضافه می کند.
Q2: حداکثر اختلاف طول بین سیم های بلند و کوتاه چقدر است؟
A: حداکثر اختلاف طول 40 میلی متر است. مثال: 150 میلی متر و 190 میلی متر.
Q3: آیا دستگاه می تواند فقط سیم های با طول مساوی را اجرا کند؟
ج: بله. هر دو حالت طول مساوی (30-800 میلی متر) و حالت بلند/کوتاه (60-800 میلی متر) پشتیبانی می شوند.
Q4: چه سیم سنج هایی پشتیبانی می شود؟
A: AWG#32 تا AWG#20.
Q5: چه طول قلع در دسترس است؟
A: 1 میلی متر تا 9 میلی متر، قابل تنظیم.
Q6: نرخ چرخه چقدر است؟
A: 350-400 چرخه در ساعت.
Q7: گارانتی چیست؟
A: گارانتی 12 ماهه در دستگاه کامل (مواد مصرفی حذف نمی شود)، با پشتیبانی فنی مادام العمر.
Q8: آیا می توانم مارک های اجزای مورد نظر خود را مشخص کنم؟
ج: بله. انتخاب نام تجاری سفارشی پشتیبانی می شود.
