$20000-30000 /
| نوع پرداخت: | L/C,T/T,D/P,D/A,Paypal |
| اینکوترم: | FOB,EXW |
| حداقل سفارش: | 1 |
| حمل و نقل: | Ocean,Land,Air,Express |
| بندر: | ShenZhen |
Share:
مدل شماره: JH-05B
نام تجاری: ماشین آلات جوهای
Origin: چین
صدور گواهینامه: ISO9001
صنعت قابل اجرا: کارخانه تولید
سرویس خارج از ضمانت نامه: پشتیبانی فنی ویدئویی
از کجا می توان خدمات محلی را ارائه داد (که در آن کشورها در خارج از کشور حضور دارند): هیچ یک
محل نمایشگاه (که در آن کشورها در آنجا اتاق های نمونه در خارج از کشور هستند): هیچ یک
بازرسی کارخانه ویدیویی: ارائه شده
گزارش تست مکانیکی: ارائه شده
نوع بازاریابی: محصول جدید 2020
دوره گارانتی مؤلفه اصلی: 3 سال
اجزای اصلی: PLC, موتور
قدیمی و جدید: جدید
مکان مبداء: چین
دوره ضمانت: 1 سال
| نوع بسته بندی | : | بسته بندی کیس چوبی |
| مثال تصویر | : |
|
The file is encrypted. Please fill in the following information to continue accessing it
1. فرآیند کاملاً خودکار - تغذیه/برش خودکار سیم، چینخوردن/درج یک طرفه با پیچ و تاب/قلعبندی طرف مقابل، تشخیص QC یکپارچه.
2. خروجی بالا - به طور همزمان حداکثر 24 سیم را از طریق سیستم سروو رانده پردازش می کند و کارایی تولید را تضمین می کند.
سازگاری 3.Wide - دارای زمین های 0.8، 1.0، 1.2، 1.25، 1.5، 2.0، 2.5، 2.54، 3.0، 3.96 میلی متر است. از سیم های الکترونیکی / روبان / دوقلو / محافظ پشتیبانی می کند.
4. عملکرد کاربر پسند - رابط صفحه نمایش لمسی بصری، از کنترل متمرکز چند ماشینی پشتیبانی می کند.
5. تغییر سریع ابزار کمتر - قابل تنظیم برای محفظه های 2P-20P بدون تغییر ابزار، به حداقل رساندن خرابی.
6-ساخت مستحکم و قابل اعتماد – سروو موتورهای ممتاز، راهنماهای خطی HIWIN، پیچ های دقیق TBI برای پایداری طولانی مدت.
7. سیستم مرتب سازی خودکار - جداسازی خودکار محصول OK/NG برای تضمین کیفیت.
8. توابع قابل تنظیم - جفت کردن پیچشی اختیاری، علامت گذاری، یا سایر ماژول های فرآیند سفارشی شده.

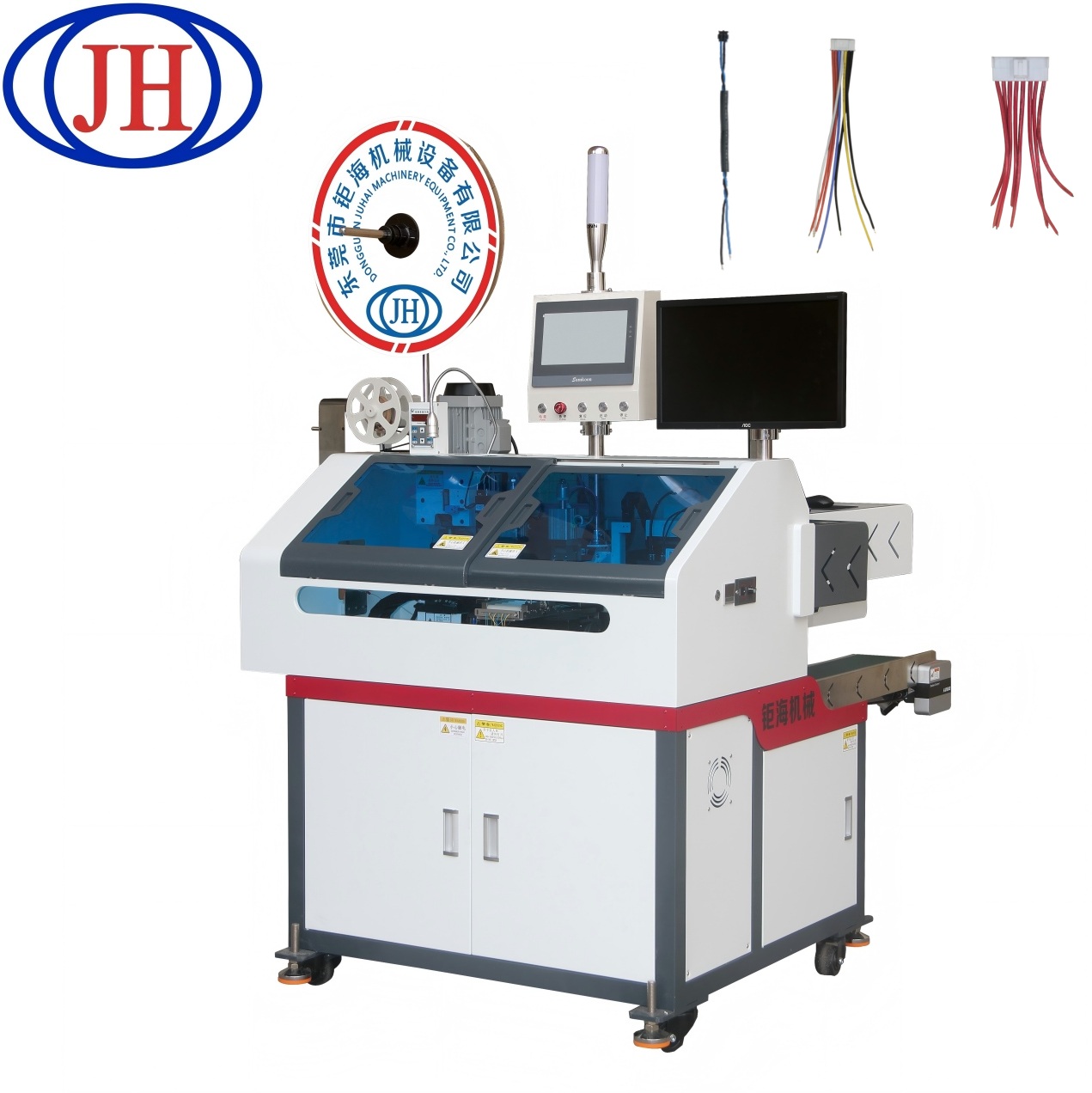

دستگاه گیره و درج کانکتور تمام اتوماتیک یک سر ترمینال JH-05B یک نیروگاه همه کاره است که برای تولید دسته سیم دسته ای متنوع و کوچک تا متوسط مهندسی شده است. این جریان کار کامل - برش سیم، جدا کردن، چین دادن ترمینال، قرار دادن کانکتور، پیچاندن و قلعبندی - را در یک پلت فرم یکپارچه ادغام میکند و اتوماسیون واقعی "یک مرحله" را ارائه میدهد.
مکانیسم تغذیه انقلابی آن امکان تغییر سریع، جابجایی یکپارچه کانکتورها از موقعیت های 2-20 و گام های مختلف (0.8 میلی متر تا 3.96 میلی متر) را فراهم می کند، که زمان خرابی و هزینه های ابزار را برای کارهای مختلف به طور چشمگیری کاهش می دهد. چه در حال پردازش سیم های الکترونیکی دقیق یا کابل های نواری (AWG32 تا 18#)، JH-05B کیفیت ثابت را با دقت برش ± 0.1 میلی متر تضمین می کند.
این دستگاه که برای حداکثر قابلیت اطمینان ساخته شده است، دارای سروو موتورهای مشهور جهانی، قطعات پنوماتیکی و راهنماهای خطی است. تضمین کیفیت خود را با سیستمهای بازرسی دید CCD اختیاری و نظارت بر نیروی ترمینال Crimp افزایش دهید، که امکان بررسی بیدرنگ ترتیب پینها، وجود سیم هسته، و کیفیت چینخوردگی را فراهم میکند، همراه با مرتبسازی خودکار قطعات خوب/بد برای تولید بدون نگرانی و "عیب صفر".
انتخاب JH-05B به معنای انتخاب کارایی، انعطاف پذیری و کنترل کیفیت مطلق است.
این ماشین مهار سیم خودکار که برای اتوماسیون کامل مهار سیم طراحی شده است، به طور یکپارچه با تجهیزات پردازش سیم بالادست و پایین دست ادغام می شود. با خودکار کردن درج دقیق کانکتورها، گلوگاه سنتی را از بین می برد و فرآیند مونتاژ شما را به جریانی پیوسته و با راندمان بالا تبدیل می کند.
مشخصات اصلی ماشین:
| Model | JH-05B Fully Automatic Single-End Crimping Machine |
| Standard Feature | Wire cut, A/B-end strip, A-end crimp/insert, B-end strip/twist/tin (half-strip optional) |
| Optional Function | Pressure/CCD inspection, wire arranging, 4-12 level twist, marking, laser coding, robotic loading |
| Inspections | Material presence, knots, terminal/housing detection, air pressure, motor status, CCD vision |
| Production Capacity | Electronic wires: 350-400 cycles/hr (24 terminals/cycle, ≤200mm); Ribbon cables: 280-300 cycles/hr (24 terminals/cycle, ≤200mm) |
| Wire Length | Electronic wires: 25-800mm (custom); Ribbon cables: 40-800mm (custom) |
| Cutting Accuracy | ±0.1mm + 0.1% of length |
| Compatible Housing Pitch | 0.8, 1.0, 1.2, 1.25, 1.5, 2.0, 2.5, 2.54, 3.0, 3.96mm (2P-12P) |
| Applicable Wire Range | AWG#32-AWG#18 |
| Stripping/Tinning | A-end: 0-6mm; B-end: 0-9mm strip, 4-9mm conductor, 0.5-9mm tin |
| Air Pressure | 0.5-0.7MPa (clean, dry air) |
| Machine Dimension | 1900×1300×1800mm (excl. twister/oven) |
| Power Supply | AC220V |
| Machine weight | Approx. 620 KG (Excluding wire frame & oven) |
| Main component configuration | Servo/stepper motors (Inovance/Leadshine), TBI screws, HIWIN rails, Airtac cylinders, self-developed PLC, Omron/Hikvision sensors |
